1.該系列環氧澆注變壓器，采用先進的工藝澆注而成，產品可靠性高，使用壽命長。根據不同防護等級，可加配防護外殼。適用于城市電網、商業中心、機場、隧道、車站、碼頭、高層建筑、醫院、劇院等重要場所并可配套組合式變電站。
2.線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高、抗短路、耐沖擊能力強。
3.鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45°全斜接縫、階梯步進式疊片方式，有效降低了空載損耗及產品噪音。
4.鐵芯、線圈、夾件之間采用彈性件夾緊，使線圈處于穩定狀態，以降低產品的噪音。
5.整體澆注的高低壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置，采用強迫風冷裝置后，可提高額定輸出容量。
6.可配備繞組溫度控制器，以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警，超溫報警和超溫跳閘功能。為干式變壓器提供可靠的過載保護，從而提高了干式變壓器運行的安全性。

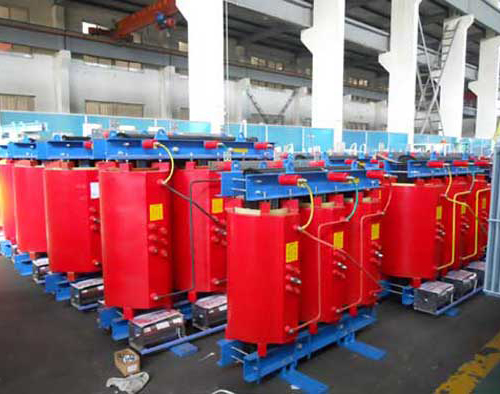

SC10-50~2500/20環氧樹脂澆注干式無勵磁調壓配電變壓器
技術參數：
| 容 量 (KVA) | 電壓組合 | 聯結組標號% | 短路阻抗 (％) | 空載損耗 (W) | 負載損耗(120℃） (W) | 空載電流 (％) | ||
| 高壓 (KV) | 分接 | 低壓(KV) | ||||||
| 50 | 20 22 24 | ±2.5％ ±5％ | 0.4 | D yn11 Y yn0 | 6.0 | 340 | 1230 | 2.0 |
| 100 | 540 | 1990 | 1.8 | |||||
| 160 | 670 | 2470 | 1.5 | |||||
| 200 | ±2x2.5％ ±5％ | 730 | 2940 | 1.5 | ||||
| 250 | 840 | 3420 | 1.3 | |||||
| 315 | 970 | 4080 | 1.3 | |||||
| 400 | 1150 | 4840 | 1.1 | |||||
| 500 | 1350 | 5790 | 1.1 | |||||
| 630 | 1530 | 6840 | 1.0 | |||||
| 800 | 1750 | 8260 | 1.0 | |||||
| 1000 | 2070 | 9780 | 0.85 | |||||
| 1250 | 2380 | 1150 | 0.85 | |||||
| 1600 | 2790 | 1380 | 0.85 | |||||
| 2000 | 3240 | 1630 | 0.70 | |||||
| 2500 | 3870 | 1930 | 0.70 | |||||
| 2000 | 8.0 | 3240 | 1780 | 0.70 | ||||
| 2500 | 3870 | 2120 | 0.70 | |||||
注：1.根據用戶要求可以制造各種特殊參數和性能的變壓器。
2.重量根據用戶及市場要求而改變，所以該項表內數據以出廠文件為準。
